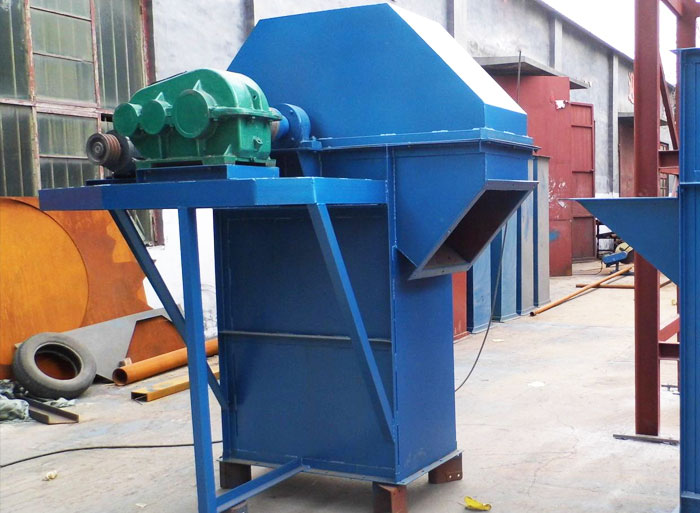

TD型斗式提升机是基于D型斗式提升机研制的新产品,与D型相比,具有规格多输送量大,提升高度高,运行平稳,寿命长等显著优点。

TD型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料,如粮食、煤、水泥、碎矿石等,提升高度   高40m。TD型按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

TD型斗式提升机结构形式:

1、传动装置:TD型都是提升机的传动装置有两种型式,分别配有YZ型减速器或ZQ(YY)型减速器。YZ型轴装减速器直接套装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑,重量轻,而且其内部带有异型辊逆止器,逆止。该减速器噪声低,运转平稳,并随主轴浮动,可安装应力。

2、料斗:TD型斗式提升机有四种料斗:Q型(浅斗)、H型(弧底斗)、Zd型(中深斗)、Sd型(深斗)。

TD型斗式提升机采用橡胶带作牵引构件,采用离心式或混合式方式卸料,主要适用于输送松散密度小于1.5t/立方米的粉状、粒状、小块状的无磨琢性、半磨琢性的物料,被输送的物料温度不得超过60℃,如采用耐热橡胶带,温度不超过200℃,型号主要有TD100、TD160、TD250、TD315、TD400、TD500、TD630等,提升高度一般在4-40米范围内,输送量可达到4-238m³/小时。

TD型斗式提升机特点:

1、驱动功率小,大容量的料斗密集型布置.物料提升时几乎无回料和挖料现象,因此无效功率少。

2、提升范围广,TD型斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,密封性好,环境污染少。

3、运行性好,的设计原理和加工方法,了整机运行的性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。

4、使用寿命长,td250斗式提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。TD型斗式提升机在设计时物料在喂料、卸料时少有撒落,减少了机械磨损。

TD型斗式提升机技术性能:

斗提机型号TD100TD160TD250TD315
料斗型式QHQHZdSdQ HZdSdQHZdSd
输送量,m3/h47.691616272036385928504267
料斗容积,L0.150.30.490.91.21.91.122.243.04.61.953.553.755.8
料斗运行速度,m/s1.41.41.61.6
滚筒转速,r/min67676161
斗提机型号TD400TD500TD630
料斗型式QHZdSdQHZdSdQHZdSd
输送量,m3/h4076681106311696154-142148238
料斗容积,L3.15.65.99.44.849.09.314.9-1414.623.5
料斗运行速度,m/s1.81.82.0
滚筒转速,r/min555548
