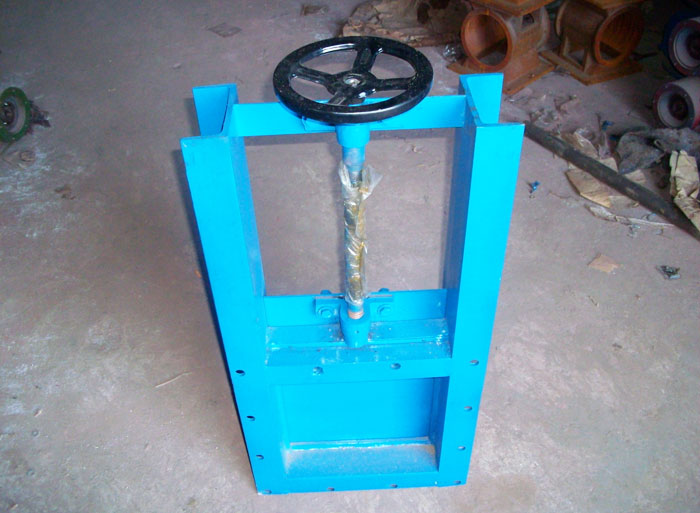

手动插板阀又称手动刀型闸阀,刀形闸阀,是一种闸板与阀座始终紧密接触密封的阀门,主要由框架、闸板、丝杆、螺母等零件构成,广泛应用于冶金、碳素、化工、建材等行业。
手动插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的于卸料器配套使用,手动插板阀的直径与卸料器进料口配套,有方形和圆形两种。手动插板阀具有结构简单紧凑、、密封、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点,可水平安装或是垂直安装,具有防磨损和自动补偿功能寿命长等特点。
手动插板阀的原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做 脱离和相吻合的动作。手动插板阀经常与卸料装置或是料仓配套使用,手动螺旋闸阀采用法兰连接安装简易,进出料口有方形和圆形两种,根据口径的大小有几十种规格。手动插板阀在正常的使用过程中各传动部位应定期检查,加润滑油做好维护。
手动插板阀特点:
1、手动插板阀具有密封性好无表里漏的特点,易磨损的部位接纳质料制成,同时阀门的布局充实思量了粉粒体物料的特点。
2、手动插板阀安置于有压力的种种粉粒体物料管道上起开通及关断的作用,其 大利用压力可达1MPa。
3、手动插板阀布局简朴、操纵机动、重量轻、无卡阻、分外实用于各种固体物料和50mm左右块状、团状物料的运送及流量调治,安置不受角度限定,操纵方便,能随时调解。
手动插板阀安装说明:
1、插板阀安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2、各连接部位螺栓,要求均匀拧紧;
3、检查填料部位要求压紧,既填料的密封性,也要闸板开启灵活;
4、用户在安装阀门前, 校对阀门型号,连接尺寸及注意介质流向,与阀门要求一致性;
5、用户在安装阀门时, 预留阀门驱动的 空间;
6、驱动装置的接线须按线路图进行;
7、插板阀 定期保养,不得随意碰撞及挤压,以免影响密封。
